Dados técnicos
Válvula Fabricada em ferro fundido dúctil e com cunha revestida com elastômero EPDM, o modelo Euro 24 de válvula de gaveta são caracterizadas pela bolsa PBA em suas extremidades e o corpo curto. Possuem Face a Face de acordo com a norma NBR 14968.
Sua principal aplicação é o bloqueio em redes de saneamento, podendo ser utilizada em água bruta ou tratada e também em esgoto gradeado.
A gama de fabricação da válvula Euro 24 compreende os DN 60 a 160 com PN 16.
Padrões
- DN 60
- DN 85
- DN 110
- DN 160

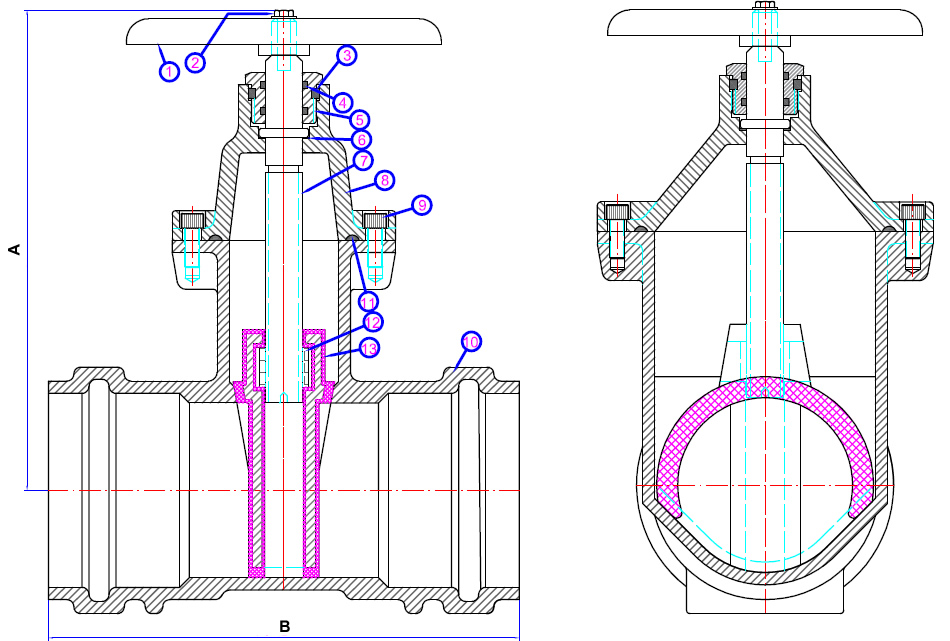

| Item | Qtd | Descrição | Material |
| 1 | 01 | Volante ou Cabeçote | Fofo Nodular |
| 2 | 01 | Parafuso Allen | Aço Inox 304 |
| 3 | 01 | Anel oring | Borr Nitrílica |
| 4 | 02 | Anel oring | Borr Nitrílica |
| 5 | 01 | Bucha de vedação sext | Latão |
| 6 | 01 | Junta de vedação | Teflon |
| 7 | 01 | Haste | Aço Inox 410 |
| 8 | 01 | Tampa | Fofo Nodular |
| 9 | 04 | Parafuso Allen c/ cab UNC | Aço Inox 304 |
| 10 | 01 | Corpo | Fofo Nodular |
| 11 | 01 | Cordão | Borr Nitrílica |
| 12 | 01 | Porca de manobra sext | Latão |
| 13 | 01 | Cunha emborrachada | EPDM |
| DN | A | B |
| 60 | 195 | 217 |
| 85 | 220 | 243 |
| 110 | 280 | 269 |
| 160 | 375 | 331 |
