Dados técnicos
Válvula Fabricada em ferro fundido dúctil e com cunha revestida com elastômero EPDM, o modelo Euro 23 de válvula de gaveta são caracterizadas pelo flange em suas extremidades e o corpo curto. Possuem Face a Face de acordo com a norma NBR 14968
Sua principal aplicação é o bloqueio em redes de saneamento, podendo ser utilizada em água bruta ou tratada e também em esgoto gradeado.
A gama de fabricação da válvula Euro 23 compreende os DN 50 a 500 com PN 10 ou 16.
Padrões
- DN 50
- DN 75
- DN 100
- DN 150
- DN 200
- DN 250
- DN 300
- DN 400
- DN 500

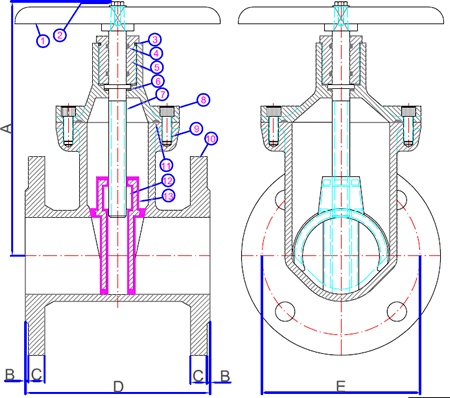

| Item | Qtd | Descrição | Material |
| 1 | 01 | Volante ou Cabeçote | Fofo Nodular |
| 2 | 01 | Parafuso cab sextavado UNC | Aço Inox 304 |
| 3 | 01 | Anel oring | Borr Nitrílica |
| 4 | 02 | Anel oring | Borr Nitrílica |
| 5 | 01 | Bucha de vedação | Latão |
| 6 | 01 | Junta de vedação | Teflon |
| 7 | 01 | Haste | Aço Inox 401 |
| 8 | 01 | Tampa | Fofo Nodular |
| 9 | * | Parafuso Allen c/ cab UNC | Aço Inox 304 |
| 10 | 01 | Corpo | Fofo Nodular |
| 11 | 01 | Cordão | Borr Nitrílica |
| 12 | 01 | Porca sextavada | Aço Carbono |
| 13 | 01 | Cunha emborrachada | Fofo Nodular/EPDM |
| DN | A | E | B | C | D | |
| PN 10 | PN 16 | |||||
| 50 | 200 ±10 | 125 | 125 | 3 | 16 | 150 ±2 |
| 75 | 250 ±10 | 154 | 154 | 3 | 16 | 180 ±2 |
| 80 | 250 ±10 | 160 | 160 | 3 | 16 | 180 ±2 |
| 100 | 290 ±10 | 180 | 180 | 3 | 16 | 190 ±2 |
| 150 | 375 ±10 | 240 | 240 | 3 | 16 | 210 ±2 |
| 200 | 495 ±10 | 259 | 295 | 3 | 17 | 230 ±2 |
| 250 | 570 ±10 | 350 | 355 | 3 | 19 | 150 ±2 |
| 300 | 650 ±10 | 400 | 410 | 4 | 20,5 | 270 ±2 |
| 400 | 850 ±10 | 515 | 525 | 4 | 24 | 310 ±2 |
| 500 | 1024 ±10 | 640 | 650 | 4 | 27,5 | 350 ±2 |
